自動化移印機設備，包括：旋轉伺服工作臺、移印機結構、油盅，油杯油墨盤、送料機構、出料通道、進料抓取機構和出料抓取機構，該旋轉工作臺上設置有若干個不斷轉動而改變其與移印機構、進料抓取機構和出料抓取機構相對應位置關系的移印工作位，該移印工作位至少包括進料位、自動移印位以及出料位，該送料機構具有送料通道，該移印機構和油墨盤位于旋轉工作臺的移印位周邊以對產品進行移印操作，該送料通道出口和進料抓取機構位于旋轉工作臺的進料位周邊以讓進料抓取機構將產品抓取至進料位處，該出料通道入口和出料抓取機構位于旋轉工作臺的出料位周邊以讓出料抓取機構將產品抓取至出料通道中。本實用新型具有自動化程度高和移印效果好的特點。

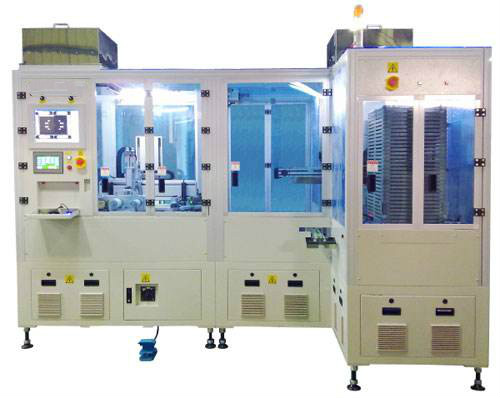

全自動移印機設備



自動化移印機設備實用新型屬于自動印刷設備領域，具體涉及的是一種移印機設備，其具有自動化移印程度高以及印刷效果佳的特點。

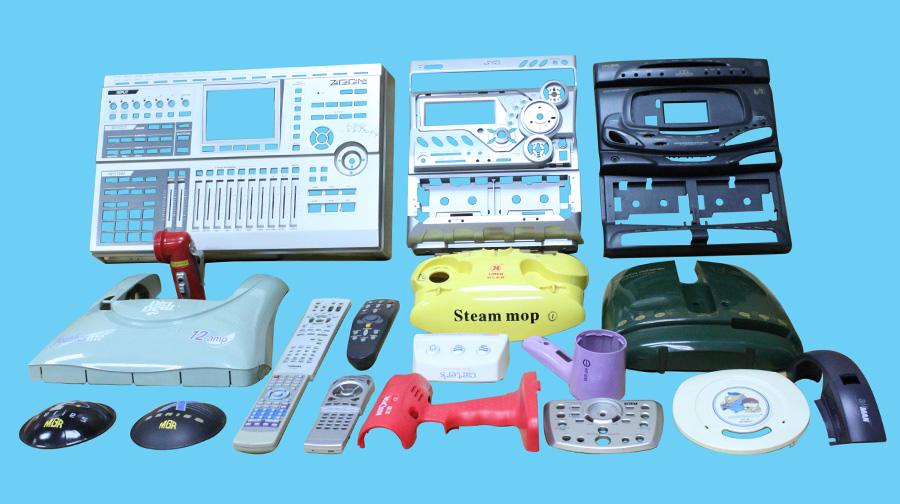

在產品上印刷文字、圖案等內容是產品生產過程中的一個輔助工序，產品印上相關信息后，既能起到標識作用，又有美觀的效果。

目前市場上對于移印設備雖然存在不少的研宄，但是其對于產品的逐個輸送、移印時的參數控制等方面還不能完全實施自動化控制，即在多個工序上仍需要人工進行前后銜接，生產效率較低，同時也造成了產品質量無法進一步提高的缺陷。

有鑒于此，東莞市優遠印刷機械有限公司針對移印機的上述問題，深入研宄，遂得到本案一一一種移印機設備。

實用新型內容

實用新型的目的在于提供一種移印機設備，其具有自動化程度高以及印刷效果佳的特點。

為了達成上述目的，本實用新型的解決方案是:

一種移印機設備，其中，包括:旋轉工作臺、移印機構、油墨盤、送料機構、出料通道、進料抓取機構和出料抓取機構，該旋轉工作臺上設置有若干個不斷轉動而改變其與移印機構、進料抓取機構和出料抓取機構相對應位置關系的移印工作位，該移印工作位至少包括進料位、移印位以及出料位，該送料機構具有送料通道，該移印機構和油墨盤位于旋轉工作臺的移印位周邊以對產品進行移印操作，該送料通道出口和進料抓取機構位于旋轉工作臺的進料位周邊以讓進料抓取機構將產品抓取至進料位處，該出料通道入口和出料抓取機構位于旋轉工作臺的出料位周邊以讓出料抓取機構將產品抓取至出料通道中。

進一步，該移印機構具有第一支架、水平氣缸、導軸、支撐板、施印氣缸、調整裝置、移印印頭、刷墨氣缸、刮刀和毛刷，該導軸固定在第一支架上，該水平氣缸的氣缸座固定在第一支架上，該支撐板與水平氣缸的氣缸頭固定相連并在水平氣缸的帶動下滑動...
